Quadri di Manovra

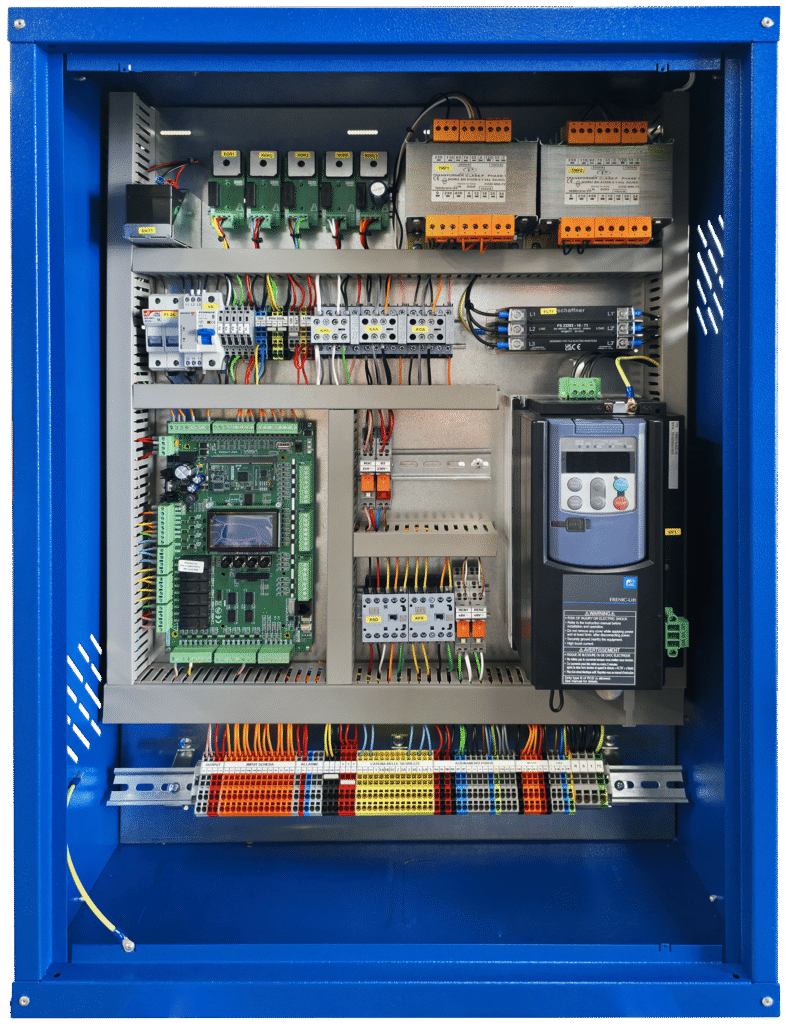

SMART.3000.F

CARATTERISTICHE GENERALI

Conforme UNI10411-2024
Adatto a tutti gli impianti a fune
Processore Veg3000
Inverter Fuji LM2 5,5KW
Azionamento: Senza contattori
Freno: 48V/60V/80V

GESTIONE PORTE

Impianti manuali con pattino singolo o doppio 48V/60V/80V
Blocca antine a tensione separata
Impianti semi ed automatici con operatore 3x125V
Impianti semi ed automatici con operatore 1ph230V
Impianti semi ed automatici con operatore e pattino retrattile
Impianti con operatore alimentato in marcia

Scopri SMART.3000.F

TIPOLOGIA DI MANOVRA E COLLEZIONI CHIAMATE

Universale 12F (configurazione standard)
Simplex Discesa 8F
Simplex Completa 6F

COLLEGAMENTI CABINA E PIANI

Parallelo su morsetti dedicati
Seriale solo cabina con scheda opzionale tetto (opzionale)
Seriale dorsale dei piani con schede opzionali di piano (opzionale)

SEGNALAZIONI

1 filo per piano COM+ 12/24V (default)
7 segmenti COM+
Codice Gray o Binario COM+
Seriale completa con schede di piano e cabina (opzionale)

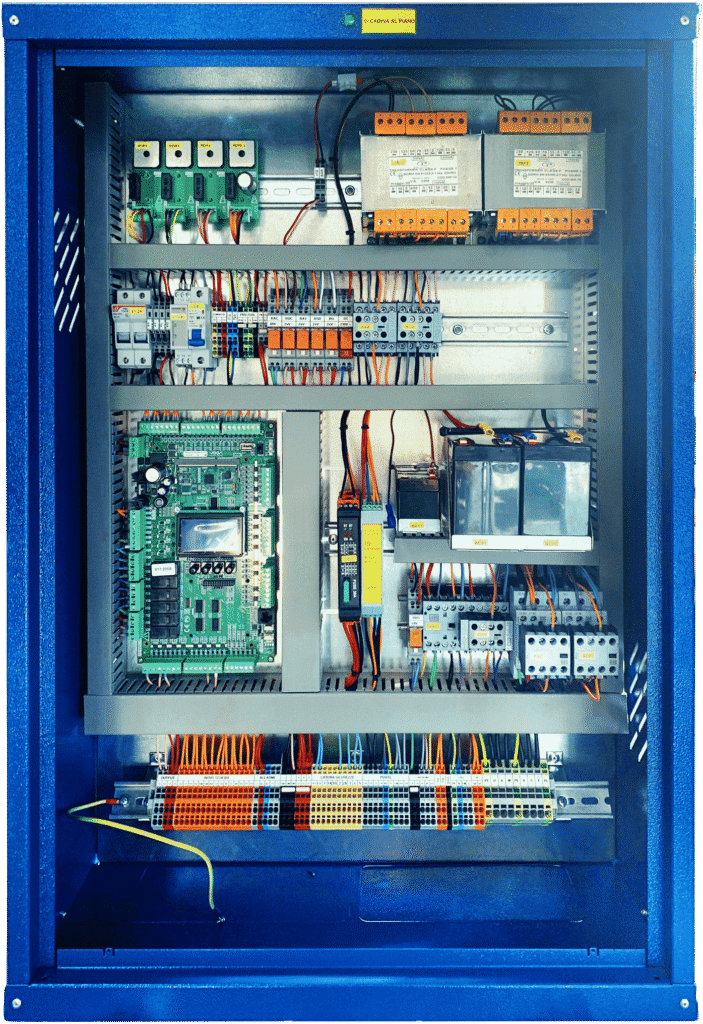

SMART.3000.O

CARATTERISTICHE GENERALI

Quadro di manovra per impianto oleodinamico con Scheda VEG3000
Conforme UNI 10411-2 2024
Adatto a tutti gli impianti oleodinamici preesistenti che necessitino di un ammodernamento
Avviamento diretto
Riporto al piano in emergenza con sistema Emertech di serie
Valvole: 48V/60V/80V/110V/220V

GESTIONE PORTE

Impianti manuali, semi o automatici con n. 1 accesso, operatore 3×125 oppure 1x230V.
Pre-apertura e rilivellamento a porte aperte di serie

SEGNALAZIONI

Parallelo 1 filo per piano
Seriale completo

Scopri SMART.3000.O

TIPOLOGIA DI MANOVRA E COLLEZIONI CHIAMATE

Universale
Simplex discesa
Simplex completa
Fino a 12 fermate

COLLEGAMENTI CABINA E PIANI

Parallelo con segnali diretti in scheda
Seriale full con display raccolta chiamate o scheda easy

OPZIONI PERSONALIZZATE

Telesoccorso: il presente quadro è personalizzabile con kit teleallarme Esseti o B810
Operatore: il presente quadro è personalizzabile con tensione operatore differenti da quelli di serie
Segnalazioni luminose: il presente quadro è personalizzabile con Deum DMG
Opzioni doppio accesso e gestione piano corto

SMART.3000.O PERSONALIZZATO

CARATTERISTICHE GENERALI

Quadro di manovra per impianto oleodinamico con Scheda VEG3000
Conforme UNI 10411-2 2024
Adatto a tutti gli impianti oleodinamici preesistenti che necessitino di un ammodernamento
Avviamento con soft starter (opzionale su richiesta cliente)
Riporto al piano in emergenza con UPS di serie
Valvole: 48V/60V/80V/110V/220V

GESTIONE PORTE

Impianti semi ed automatici con n. 1 accesso e operatore monofase 230V.
Pre-apertura e rilivellamento a porte aperte di serie

SEGNALAZIONI

Parallelo 1 filo per piano
Seriale completo

TIPOLOGIA DI MANOVRA E COLLEZIONI CHIAMATE

Universale
Simplex discesa
Simplex completa
Fino a 12 fermate

COLLEGAMENTI CABINA E PIANI

Parallelo con segnali diretti in scheda
Seriale full con display raccolta chiamate

OPZIONI PERSONALIZZATE

Il presente quadro è un’opzione personalizzata dello Smart3000.O Personalizzazioni possibili: tipi di azionamento come soft starter o stella a triangolo, encoder DEUM DMG e gestione operatori porte specifiche

ARKEL ARL-700

CARATTERISTICHE GENERALI

Quadro di manovra per impianto a fune con logica Arkel ARL 700 a prenotazione completa
Conforme EN 81-20
Adatto a tutti gli impianti a fune con esigenze particolari di gestione del traffico
Processore ARL 700
Inverter Fuji LM2A da 5,5KW a 45KW
Azionamento: senza contattori
Freno: 48V/60V/80V/110V/220V e personalizzabile con l’opzione eco-brake

GESTIONE PORTE

1 o 2 accessi con qualunque tipo di operatore o pattino retrattile
Supporta manovre Fiam o Sabiem con operatore più pattino
Pre-apertura e rilivellamento a porte aperte di serie
Denuncia ponticelli porte da EN 81-20 di serie

SEGNALAZIONI

Seriale completo compatibile con display Vega dedicati o con display Arkel

TIPOLOGIA DI MANOVRA E COLLEZIONI CHIAMATE

Universale
Simplex discesa
Simplex completa
Fino a 64 fermate

COLLEGAMENTI CABINA E PIANI

Seriale full con scheda cabina, scheda tetto cabina e schede seriali ai piani
Apprendimento automatico dei nodi ai piani

MUTLIPLEX: IMPIANTI IN BATTERIA

Gestione di 4 impianti in batteria (quadruplex) fino a 64 fermate

OPZIONI PERSONALIZZATE

Personalizzazione del quadro di manovra secondo le richieste del cliente

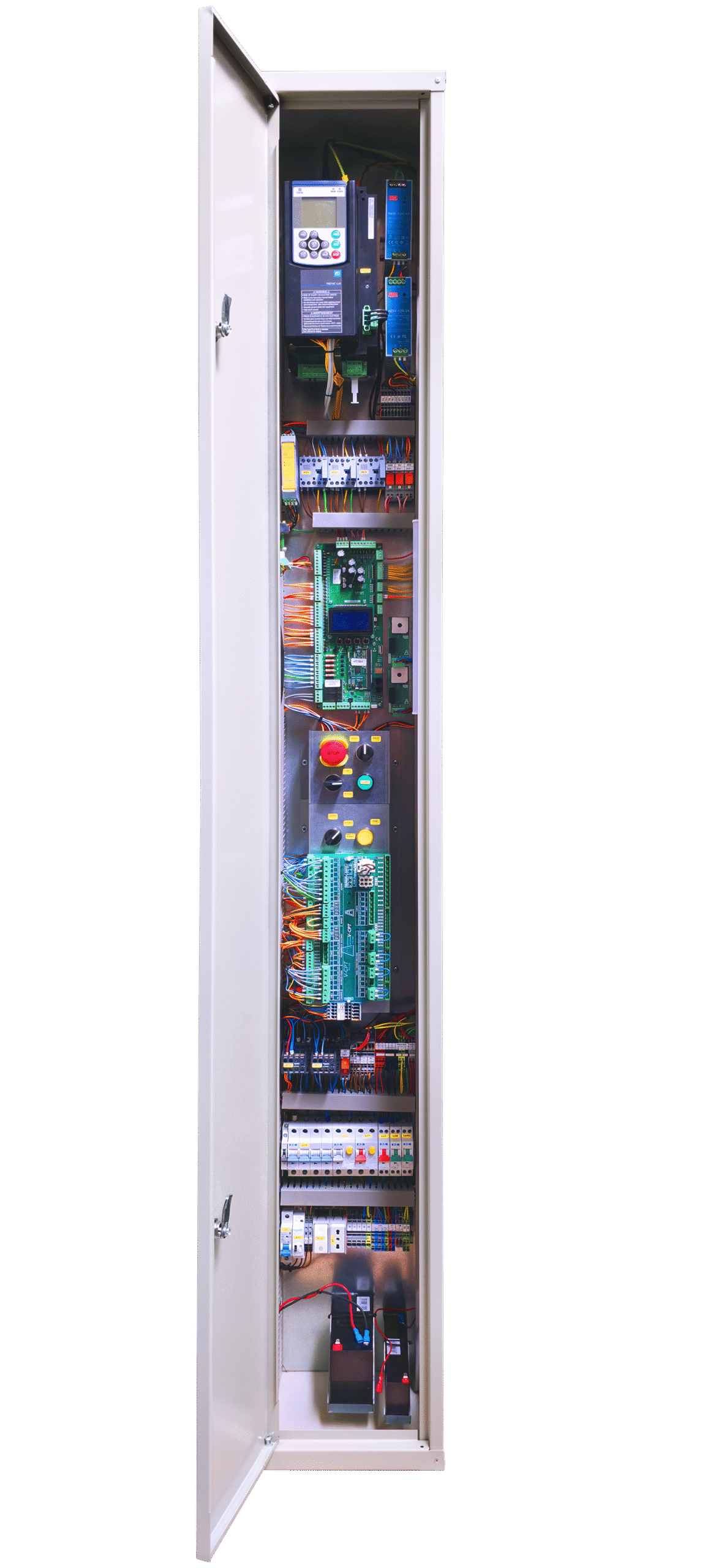

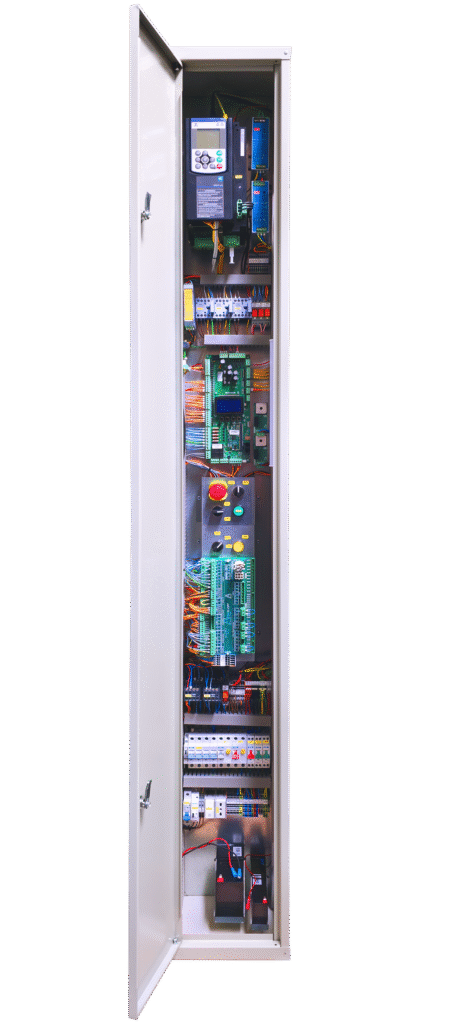

ALL-IN-ONE

CARATTERISTICHE GENERALI

Quadro di manovra per impianto a fune MRL, progettato per l’ammodernamento di impianti installati secondo norma EN 81 -1
Il quadro è conforme a norma UNI 10411 per l’ammodernamento di impianti preesistenti
Adatto a tutti gli impianti a fune senza locale macchina installati prima del 2014
Processore VEGA CPU100
Inverter Fuji LM2A
Azionamento senza contattori
Freno controllabile in un range da 190 a 220 Vdc con sistema A3

GESTIONE PORTE

Adatto a tutti gli impianti con porte semi-automatiche ed automatiche, con operatore 230V. monofase

SEGNALAZIONI

Seriale completo sistema VEGA

TEST SEMESTRALE

Test freno singolo dinamico in salita A3
Test paracadute
Test fine corsa

TELEALLARME

Teleallarme integrato
Possibilità IoT con Esseti
Simplex completa

TIPOLOGIA DI MANOVRA E COLLEZIONI CHIAMATE

Universale
Simplex discesa
Simplex completa

COLLEGAMENTI CABINA E PIANI

Seriale full con scheda cabina, scheda tetto cabina e schede seriali ai piani

MANOVRA DI EMERGENZA

Manovra di emergenza per liberazione di persone bloccate elettro- assistita
Batterie per manovra emergenza e allarme installate direttamente nel quadro di manovra
